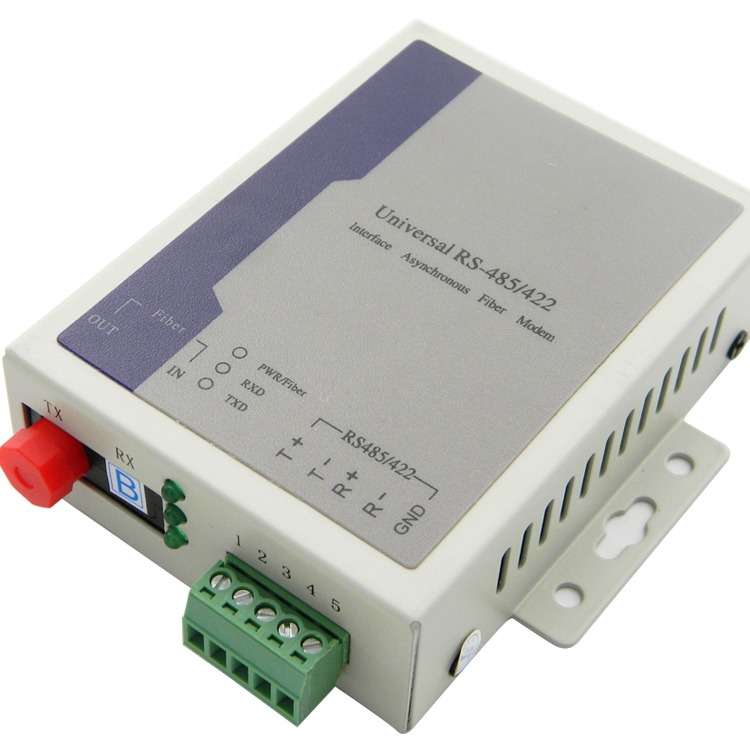

产品名称：1路双向485数据光端机 (RS485光猫)

产品型号：TX5-RS485

光纤接口：FC/SC可选

传输方式：双向半双工传输

波特速度：2400-115200bps自适应

供电电压：DC 5V

使用场景：智慧交通、工业节造、路闸、门禁系统等多种方式

产品特点

▲ 可同时支持1路RS-485数据
▲ 自适应单模光纤
▲ 零延时自动转发
▲ 异步传输，点对多点使用，RS-485接口与光纤转换
▲ 自动侦测串口速度、判断和节造数据传输方向
▲ 最大通讯速度>500Kbps
▲ 5V2ADC电压输入，表置电源
▲ 默认FC接口
▲ 工作波长：1310nm/1550nm
▲ 接口提供1500W浪涌
；，15KV静电
；
▲ 多模通讯达到2公里，单模达到20公里
▲ RS-485支持32点轮询（可定造128点）

利用领域：

★门禁节造系统

★报警节造系统

★ POS机刷卡联网系统

★工业数据设备节造系统

★ LED屏幕节造

★交通联网系统

衔接示意图

通讯指标
 标    准               切合 EIA RS-485尺度
 RS-485信号       T+,T-
 光纤信号            IN,OUT
 工作方式            异步工作,点对点
 方向节造            选取数据流向自动节造技术,自动判断和节造数据传输方向
 波特率               2400-115200bps,自动侦测信号速度
 光纤波长           1310nm/1550nm
 电口传输距离     RS-485口1000米
 光口传输距离     单模0-20公里
 接口
；            600W浪涌
；ぁ1500V静电
；
 负载能力            RS-485口支持32个节点
 电口大局            2位接线端子


环境指标
 工作温度            -25℃到70℃
 存储温度            -40℃到85℃
 湿度                   相对湿度 5%到95%


表观指标
 尺寸                   长×宽×高 110MM*90MM*25MM

 表壳                   铁壳
 色彩                   乳白色
 沉量                   230g

 电源指标

 输入电源            AC220V~5V2A DC宽电源输入
 功耗                   5W
